Vurgulamak:

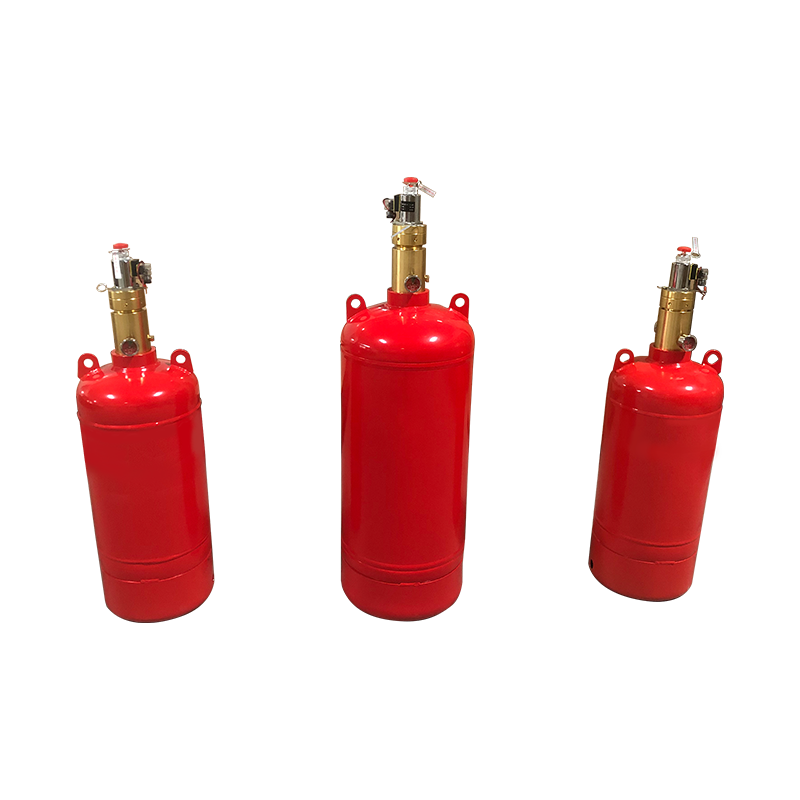

FM200 Heptafloropropan gaz silindiri
Ürün Tanıtımı:
Yangın gazı silindirleri, hem kimyasal hem de fiziksel yangın söndürme işlevlerine sahip temiz bir gaz kimyasal yangın söndürme maddesi olan heptafloropropan (hfc-227ea/fm200) depolamak için kullanılır. Renksiz, kokusuz, düşük toksisiteli, iletken olmayan ve kirlilik içermeyen korunan bir nesnedir ve mülkiyete veya hassas tesislere zarar vermez. Yardımcı model, B ve C sınıfı yangınları ve elektrik yangınlarını düşük söndürme konsantrasyonlarıyla güvenilir bir şekilde söndürebilir ve küçük bir depolama alanına sahiptir, atmosferin ozon tabakasına zarar vermez ve çevre koruma gereksinimlerini karşılar.
Uzun yıllardır değiştirilmemiş kalitesiz gaz silindirlerinin güvenlik tehlikeleri:
Uzun süreli kullanım sırasında, yangın gazı silindirleri (heptafloropropan yangın söndürme sistemleri, yüksek basınçlı karbondioksit yangın söndürme sistemleri, 1G541 yangın söndürme sistemleri, IG100 yangın söndürme sistemleri vb.) dış kirlenmeden kaynaklanan korozyon nedeniyle incilebilir. Ayrıca, silindir içindeki nem veya diğer safsızlıkların çelik silindiri aşındırması nedeniyle çatlaklar geliştirebilirler. Yüksek ısıya maruz kalırsa, kabın iç basıncı artacak ve çatlama ve patlama riski oluşturacaktır.
1. Silindir gövdesinin dış yüzeyindeki pas, duvar kalınlığının incelmesine neden olur ve gaz silindirinde sızıntı ve patlama riski oluşturur. Ciddi durumlarda, can kayıplarına yol açabilir.
2. Silindir içindeki basınç düşüşü: Gaz silindiri içindeki basınç düşüşü, yangın söndürme maddelerinin normal şekilde boşalmasını engeller ve yangın söndürme verimliliğini engeller.
3. Şişenin iç duvarı aşınır ve incelir, bu da maddenin sızmasına ve yangını normal şekilde söndürmeyi imkansız hale getirir. Ciddi durumlarda, patlama riski vardır.
Yangın gazı silindirlerinin en iyi kalitesini sağlamak için, hammaddelerden başlayarak her üretim ve test prosedürünü sıkı bir şekilde takip ediyoruz. Nihai ürün denetimini standartlara uygun olarak gerçekleştirin.
Müşterilerin gereksinimlerine göre tasarım ve üretim yaparak OEM ve ODM hizmetleri sunuyoruz
Kalite ve Güvenlik: ISO9001:2000 yönetim sistemini geçtik ve öz denetim raporları veya sağlayabiliriz. Müşteri gereksinimlerine göre üçüncü taraf test sertifikaları sağlayın.
Boru hattı serisi silindir boyutları:
| Şartname |
iç çap |
Şişe dişi |
Valf çıkış açıklığı |
Şişe yüksekliği |
Şişe + konteyner valf yüksekliği |
Şişe + konteyner valfi + solenoid valfinin toplam yüksekliği |
| 40L*5.6MPa |
ø300 |
M80*2 |
50 |
757±15 |
897±15 |
1057±15 |
| 70L*5.6MPa |
ø350 |
M80*2 |
50 |
898±10 |
1038±10 |
1198±10 |
| 100L*5.6MPa |
ø350 |
M80*2 |
50 |
1213±10 |
1353±10 |
1513±10 |
| 120L*5.6MPa |
ø350 |
M80*2 |
50 |
1414±10 |
1554±10 |
1714±10 |
| 150L*5.6MPa |
ø400 |
M80*2 |
50 |
1395±10 |
1535±10 |
1695±10 |
| 180L*5.6MPa |
ø400 |
M80*2 |
50 |
1630±10 |
1770±10 |
1930±10 |
| 70L*17.2 |
ø267 |
PZ56 |
32 |
1499±10 |
1679±10 |
/ |
| 90L*17.2 |
ø325 |
PZ56 |
32 |
1420±10 |
1600±10 |
/ |
| 120L*17.2 |
ø325 |
PZ56 |
32 |
1835±10 |
2015±10 |
/ |
| Şartname |
iç çap |
Şişe dişi |
Valf çıkış açıklığı |
Şişe yüksekliği |
Şişe + konteyner valf yüksekliği |
| 80L*17.2MPa |
ø279 |
M30*1.5 |
14 |
1578±73 |
1738±73 |
| 80L*23.2MPa |
ø279 |
M30*1.5 |
14 |
1610±70 |
1770±70 |
| 80L*36.6MPa |
ø267 |
M30*1.5 |
14 |
1770±10 |
1930±10 |
| 90L*17.2MPa |
ø325 |
M30*1.5 |
14 |
1345±60 |
1505±60 |
| 140L*23.2MPa |
ø356 |
M30*1.5 |
14 |
1825±20 |
1985±20 |
| 140L*36.6MPa |
ø356 |
M30*1.5 |
14 |
1825±20 |
198 |
Gaz silindirinin her bir bileşeninin parametreleri:
Ajan Depolama Silindiri:
| Depolama Basıncı(bar) |
Model No. |
Hacim(litre) |
Ajan Dolum Kapasitesi(kg) |
valf boyutu(mm) |
Çap(mm) |
Yer Döşemesinden Çıkışa Yükseklik(mm) |
Ağırlık (kg) |
Kalınlık(mm) |
| 42 |
QMP40/4.2 |
40 |
46.4 |
80 |
300 |
842 |
47.66 |
6 |
| QMP70/4.2 |
70 |
81.2 |
80 |
350 |
1015 |
71.06 |
7 |
| QMP90/4.2 |
90 |
104.4 |
80 |
350 |
1225 |
85.06 |
7 |
| QMP100/4.2 |
100 |
116 |
80 |
350 |
1329 |
91.86 |
7 |
| QMP120/4.2 |
120 |
139.2 |
80 |
350 |
1539 |
104.86 |
7 |
| QMP150/4.2 |
150 |
174 |
80 |
400 |
1489 |
131.16 |
8 |
| QMP180/4.2 |
180 |
208.8 |
80 |
400 |
1729 |
150.36 |
8 |
Valf Tertibatı:
| Gövde Malzemesi |
Pirinç CZ121 |
| Çıkış Geri Tepme Önleyici Kapak Malzemesi |
CZ122 |
| Maks. Çalışma Basıncı |
34 bar(493psi) |
| Çıkış |
25 mm(1”BSPP) |
| Düşük Basınç Anahtarı Portu |
1/8”NPT |
| Ölçüm Portu |
1/8”NPT |
| Pilot Basınç Portu |
1/4”BSPP |
| Solenoid Adaptör Portu |
1/8”NPT |
| Genel Boyut |
130 mm(U)x62 mm(Çap) |
| Ağırlık |
2.96 kg(6.526lbs) |
| Eşdeğer Uzunluk |
6.096 m(20ft) |
Düşük Basınç Anahtarı (Düşüşte Alternatif-Transfer):
| Gövde |
Hermetik olarak kapatılmış |
| |
Paslanmaz Çelik |
| Anahtar Tipi |
Normalde Atmosfer Basıncında Açık |
| Anahtar Noktası |
20 bar(290psi)de Düşüşte Açık |
| |
24.1 bar(350psi)de Yükselişte Kapat |
| Tolerans |
+/-0.7 bar(±10psi) |
| Kanıt Basıncı |
345 bar(5003psi) |
| Elektrik Muhafazası |
Epoksi Mühürlü terminaller |
| Bağlantı |
Pirinç 1/8”NPT |
| Maks. Akım |
2.9 A |
| Gerilim Aralığı |
5-28v dc |
| Elektrik Bağlantısı |
0.9 m(3ft) x 2 Çekirdek Kablo |
| Sertifika |
UL Tanınmış |
| IP Derecesi |
IP65 |
| Kablo Uçları |
1.82 m(6 ft) |
| Genel Boyut |
38 mm(U) x 16 mm(Çap) (1.50”(U)x0.63”(Çap)) |
| Ağırlık |
0.087 kg(0.192 lbs) |
Pnömatik Aktüatör:
| Gövde |
Pirinç CZ121 |
| Aktivasyon Pimi |
Paslanmaz Çelik |
| Piston Kolu |
Pirinç CZ121 |
| Boru bağlantısı |
1/4”NPT Dişi |
| Min. Aktivasyon Basıncı |
4 bar(58 psi) |
| Maks. Çalışma Basıncı |
56 bar(812 psi) |
| Genel Boyut |
48 mm(U)x41.5 mm(Çap) (1.89”(U)x1.63”(Çap)) |
| Ağırlık |
0.228 kg(0.503 lbs) |
Yüksek Basınç Hortumu:
| Hortum Yapısı |
DIN EN 853 1SN'ye göre ikiz çelik tel örgülü yağa dayanıklı dikişsiz sentetik kauçuk çekirdek |
|
Bağlantı
|
Çinko Pasifleştirilmiş Hafif Çelik |
| |
25 mm(1”NPT) Düz Sabit Erkek |
| |
25 mm(1”BSPP)90° Dişi Döner
Birlik
|
| Maks. Bükülme Açısı |
15°@0°C(32°F) |
| Maks. Çalışma Basıncı |
88 bar(1276 psi) |
| Genel Boyut |
405 mm(U) x 92 mm(G) (15.95”(U)x3.62”(G)) |
| Ağırlık |
1.25 kg(2.76 lbs) |
| Eşdeğer Uzunluk |
3.14 m(10.3 ft) |
Sokak Dirseği:
| Malzeme |
Pirinç |
| Bağlantı |
1/4”NPTx1/4”NPT |
| Genel Boyut |
28 mm(U)x18 mm(G) (1.10”(U)x0.71”(G)) |
| Ağırlık |
0.042 kg(0.09 lbs) |
Esnek Pilot Hortumu:
| Dış kılıf |
Paslanmaz Çelik Örgülü |
| İç kılıf |
PTFE to BS 4976 |
| Maks. Çalışma Basıncı |
190 bar(2755 psi) |
| Maks. Bükülme Yarıçapı |
60 mm(2.4”)@0°C(32°F) |
| Bağlantılar |
Çinko Pasifleştirilmiş Hafif Çelik |
| |
2 adet 1/4”BSP Dişi Döner |
| Genel Boyut |
710 mm(U) x 7 mm(Çap) (27.95”(U)x0.28”(Çap)) |
| Ağırlık |
0.15 kg(0.33 lbs) |
Erkek Tee:
| Malzeme |
Pirinç |
| Bağlantı |
1/4”BSPPx1/4”BSPPx1/4”NPT |
| Maks. Çalışma Basıncı |
450 bar(6527 psi) |
| Genel Boyut |
42 mm(U)x29 mm(G) (1.65”(U)x1.14”(G)) |
| Ağırlık |
0.075 kg(0.17 lbs) |
Basınç Anahtarı:
| Muhafaza |
Döküm Alüminyum |
| Basınç Bağlantısı |
Nikel Kaplı Pirinç |
| Anahtar Noktası |
4 bar Yükselen(58 psi) |
| Tolerans |
±0.34 bar(± 5 psi)I |
| IP Derecesi |
IP65 |
| Bağlantı |
1/4”NPT Dişi |
| Kanal Dişi |
1/2”NPT Dişi |
| Maks. Çalışma Basıncı |
103.4 bar(1500 psi) |
| DC Anahtar Derecesi |
1A 24v dc |
| Kurulum Ortamı |
aşındırıcı olmayan/kapalı |
| Genel Boyut |
165 mm(U)x101 mm(G) (6.50”(U)x3.98(G)) |
| Ağırlık |
1.22kg(2.69lbs) |
Meme:
| Malzeme |
Pirinç/Paslanmaz Çelik |
| Diş Tipi |
BSPP/NPT |
| Matkap Artışı |
0.1 mm |
| Meme Tipi |
8 Port 360°/7 Port1 80° |
| Tavandan Maks. Mesafe |
300 mm |
| Meme Başına Maks. Ajan |
100 kg(220 lbs) |
| Yönlendirme |
Sarkıt/Dik |
Çek valf:
| Gövde |
Pirinç CZ122 |
| Gövde |
Paslanmaz Çelik |
| Yay |
Paslanmaz Çelik |
| Alt Plaka |
Pirinç CZ122 |
| Üst Plaka |
Paslanmaz Çelik |
| Mühür Malzemesi |
Nitril |
| Giriş Bağlantı Dişi |
25 mm(1"NPT) Dişi |
| Çıkış Bağlantı Dişi |
40 mm(1?"NPT) Erkek |
| Genel Boyut |
54 mm(U) x 52.4 mm(G) (2.13”(U)x2.06”(G)) |
| Ağırlık |
0.63 kg(1.39 lbs) |
| Eşdeğer Uzunluk |
0.40 m(1.3 ft) |
Yangından korunma gazı silindirlerinin denetim ve şişirme süreci
1. Gaz silindir numaralarının kaydı, gaz silindirlerinin işaretlenmesi ve tanımlanması, durum denetimi ve silindirlerin içindeki artık gazların işlenmesi
2. Şişe başı valfinin sökülmesi, denetlenmesi ve temizlenmesi
3. Gaz silindirlerinin iç ve dış yüzeylerinin pas giderme işlemi, görünüm denetimi ve ses denetimi
4. Şişe ağzı dişinin denetimi
5. Gaz silindirlerinin iç denetimi, ağırlık ve hacim ölçümü ve sıvı basınç dayanım testi
6. Duvar kalınlığı ölçümü ve mukavemet doğrulaması, gaz silindirlerinin iç kurutma işlemi
7. Şişe başı valfinin bakımı ve montajı
8. Hava sızdırmazlık testi ve basınç dayanım mukavemet testi
9. Şişe kapaklarının denetimi ve montajı
10. Sprey, baskı, yangın denetim işaretleri ve sprey denetim renk kodları. 11. Denetim raporları düzenleyin ve nitelikli gaz silindirlerini depoda saklayın
Gaz silindirlerinin paketlenmesi ve taşınması:
Paketleme:
Gaz silindirleri, güvenli teslimat ve taşıma sağlamak için dikkatlice paketlenecektir. Ambalaj aşağıdaki malzemeleri içerecektir: ağır hizmet tipi karton kutular, köpük ambalaj, koruyucu köpük ve talimatlar
Ulaşım:
Gaz silindirlerimiz için küresel nakliye sunuyoruz. Aşağıdaki nakliye yöntemleri seçim için mevcuttur:
Tüm mallar, zamanında ve güvenli teslimat sağlamak için güvenilir ve güvenilir ekspres teslimat hizmetleri kullanılarak gönderilecektir. Siparişleri gönderildikten sonra, müşteri e-posta yoluyla bir takip numarası alacaktır.
Özel taşıma talimatları:
Mallarınızın özel taşıma talimatları varsa, lütfen siparişiniz gönderilmeden en az 24 saat önce bizimle iletişime geçin. Gereksinimlerinizi karşılamak için elimizden geleni yapacağız.
SSS:
S: Başka tür yangından korunma ekipmanı sunuyor musunuz?
A: Duvarlı, kabin, asılı ve kabine monte FM200 sistemleri, IG sistemleri, yangın alarmları, havalandırma sistemleri ve daha fazlası dahil olmak üzere, ancak bunlarla sınırlı olmamak üzere, tam bir FM200 yangından korunma ürünleri yelpazesi sunuyoruz.
S: Fabrikam için eksiksiz bir yangınla mücadele sistemi tasarlayabilir misiniz?
A: Evet. Bize fabrikanızın boyutunu ve alanını sağlayın, size mükemmel tavsiyelerde bulunacak profesyonel bir tasarımcımız olacak.
S: OEM yapabilir ve kendi markanızı oluşturabilir misiniz?
A: Evet, OEM ve ODM hizmetleri sunuyoruz ve ayrıca ürünlerinizde kendi markanızı da oluşturabilirsiniz.
S: Belirli sprey boya boyutlarına sahip yangınla mücadele kutuları üretebilir misiniz?
A: Evet, hem üretici hem de ticaret şirketiyiz. Kendi fabrikamız var ve sorularınızı memnuniyetle karşılıyoruz.
