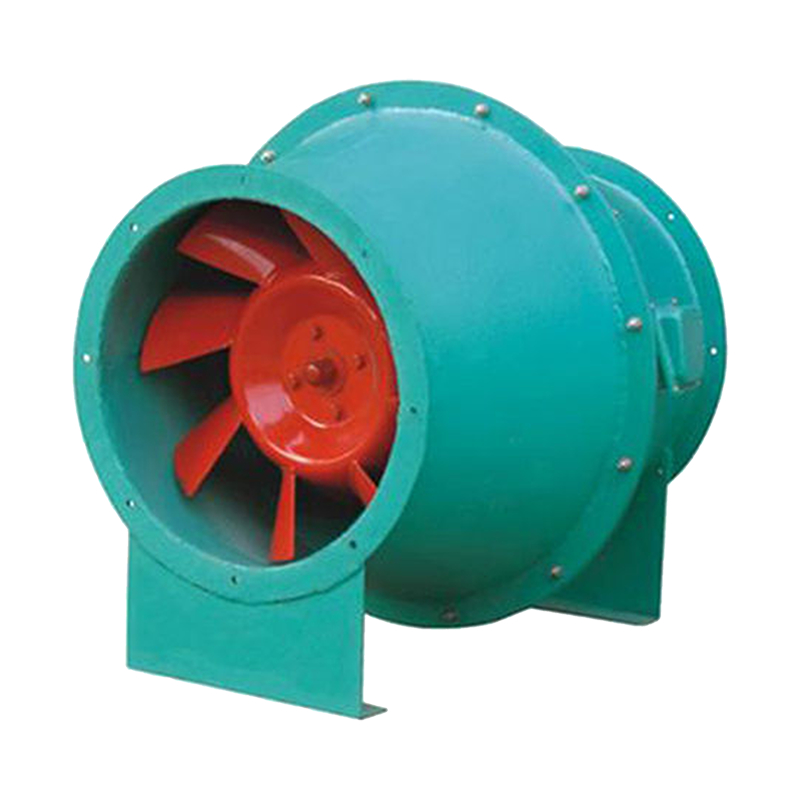

Yüksek Hızlı Diagonal Akış Ateş Duman Egzoz Ventilatörü 280°C Endüstriyel

SFG tipi eğik akışlı yangın duman egzoz fanı

Ürün tanıtımı:
  Eğik akışlı bir fan öncelikle bir çark, bir gövde, bir giriş kollektörü, bir çıkış kılavuz kanadı ve bir motordan oluşur. Aynı zamanda karışık akışlı fan olarak da bilinen eğik akışlı fan, eksenel ve santrifüj fanların birleşimidir. Eğik akışlı bir fanın çarkı, havaya hem santrifüj hem de eksenel hareket kazandırarak, gövde içinde eksenel ve santrifüj hareketin bir karışımını oluşturur.

Yapısal özellikler:
1. Davul şeklinde yapı, meridyen hızlandırma yöntemini ve "yarı-üçlü" akış teorisini kullanarak karışık akışlı fan, konik bir tekerlek yapısı benimser. Küçük giriş ve çıkış özellikleri, hava akışının hızını artırır ve yüksek bir basınç katsayısına sahiptir. Rüzgar basınç katsayısı, eksenel akışlı fandan daha yüksektir ve akış katsayısı, santrifüj fanınkinden daha büyüktür.

2. 45° eğimli çark tasarımı, bükülmüş kanat şeklindeki kanatlar, hava girişine eklenen kollektör veya ark susturucu, hava hacmi 25000m³/saate ulaşabilir ve rüzgar basıncı 1000Pa'yı aşar. Geleneksel fanlarla karşılaştırıldığında, %30 enerji tasarrufu sağlar ve gürültüyü 15 desibel azaltır.

3. Kalın braket, sağlam ve dayanıklı, deforme olması kolay değil, motorun çalışma sırasında ürettiği titreşimi azaltır, fanın istikrarlı bir şekilde çalışmaya devam etmesini ve gürültüyü azaltmasını sağlar.

4. Yüksek sıcaklığa dayanıklı bakır motor, taşınan gaz sıcaklığı -20℃ ile 80℃ arasındadır, 100mg/m³.

Uygulama alanı:
Endüstriyel ve madencilik işletmeleri, oteller, spor salonları gibi sivil binaların havalandırma ve klima projelerinde ve diğer endüstriyel alanlarda havalandırma ve hava değişimi için yaygın olarak kullanılır. Düşük basınçlı fanların yerini alır, yatırım ve oranı korur, tasarımı basitleştirir ve kurulumu kolaylaştırır.

Ürün parametreleri ve boyut tablosu:

SFG tipi eğik akışlı yangın fanı performans teknik parametreleri Model (NO) Güç (KW) Hız (dev/dak) Fdüşük (m/sa) Basınç (Pa) 3.0F 0.25 1450 890-2670 184~129 3.5S 0.18 960 935-2807 110~77 3.5F 0.37 1450 1413~4239 250~175 4.0S 0.25 960 1397~4190 143~100 4.0F 0.75 450 2109-6328 328-229 4.5S 0.37 960 1989~5008 182-135 4.5F 1.1 1450 3003-6007 415~317 5.0S 0.75 960 2727-8183 225~157 5.0F 2.2 1450 4120-12360 513~357 6.0S 1.5 960 4713-11784 321~240 6.0F 5.5 1450 7119-21358 739-515 7.0S 3 960 7484-18713 440~328 3.0S 7.5 960 11171-22348 575~440

SFG tipi eğik akışlı yangın fanı görünümü ve montaj boyutu diyagramı
Model (NO)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	H	4-0 d1	n- d2
3	300	340	380	500	450	386	250	200	260	4-φ10.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16.5	16-φ12

Paketleme ve Nakliye:
Ürün Ambalajı:

  Bu Duman Tahliye Fanları ürünü, size güvenli bir şekilde ulaşmasını sağlamak için özenle paketlenmiştir. Her fan, nakliye sırasında herhangi bir hasarı önlemek için koruyucu malzeme ile güvenli bir şekilde sarılır ve sağlam bir karton kutuya yerleştirilir.

Nakliye:

  Duman Tahliye Fanlarımızın tüm siparişleri için hızlı ve güvenilir nakliye sunuyoruz. Siparişiniz onaylandıktan sonra, ekibimiz onu hızlı bir şekilde işleyecek ve zamanında size ulaştıracaktır. Paketinizin teslimat durumunu izleyebilmeniz için bir takip numarası alacaksınız.

SSS:

S: Başka tür fanlarınız var mı?
A: Eksenel akış, eğik akış ve santrifüj fanlar dahil ancak bunlarla sınırlı olmamak üzere yangın koruma ürünleri için çok çeşitli fanlarımız bulunmaktadır.

S: Fabrikam için eksiksiz bir havalandırma sistemi tasarlayabilir misiniz?
A: Evet, fabrikanın boyutunu ve alanını sağlarsınız, size mükemmel tavsiyelerde bulunacak profesyonel tasarımcılarımız olacaktır.

S: OEM yapabilir ve kendi markamızı oluşturabilir misiniz?
A: Evet, OEM ve ODM hizmetleri sağlayabiliriz ve ayrıca ürün üzerinde kendi markanızı oluşturabilirsiniz.

S: Belirli bir görünüme, kanatlara ve sprey boyaya sahip fanlar üretebilir misiniz?
A: Evet, hem üretici hem de ticaret şirketiyiz. Kendi fabrikamız var ve danışmanlığınızı memnuniyetle karşılıyoruz.
