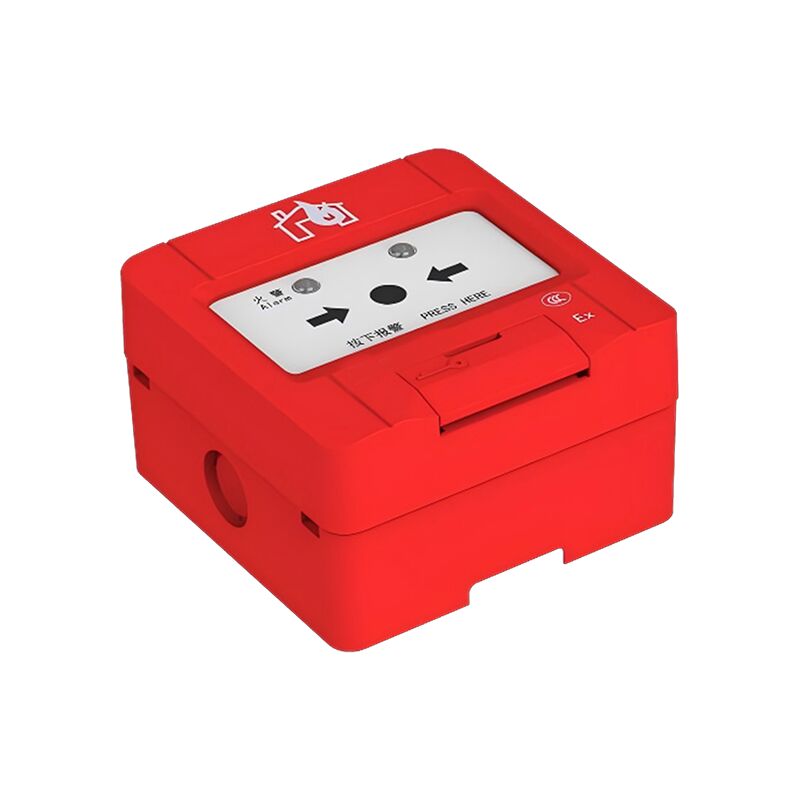

Tehlikeli Alan Kullanımı İçin Patlamaya Dayanıklı Manuel Yangın Alarm Butonu

Ürün Genel Bakışı

Bu patlamaya dayanıklı manuel yangın ihbar butonu , yanıcı gazların bulunduğu tehlikeli alanlar için özel olarak tasarlanmış bir manuel alarm istasyonudur. Çalıştırma paneline basılarak, yangın alarm kontrol panelinebir yangın sinyali gönderilir. Ürün, T1-T6 yanıcı gazların bulunduğu Zone 1 ve Zone 2 tehlikeli alanları için uygun olan Ex ib IIC T6 Gb işaretine sahip, doğal olarak güvenli patlamaya dayanıklı tasarım benimser. Bir mikroişlemci ve polar olmayan iki-otobüs teknolojisi ile üretilen iletim mesafesi 1000 metreye kadar ulaşabilir. Kontrol üniteleriyle sorunsuz bir şekilde bağlanabilir, kimya tesisleri, petrol tesisleri, benzin istasyonları ve benzeri yerler için güvenilir manuel yangın alarmı işlevi sağlar.

Uygulanabilir Yerler

Bu ürün aşağıdaki ticari ve endüstriyel tesislerde yaygın olarak kullanılmaktadır:

• Petrokimya Endüstrisi: Rafineriler, kimya tesisleri, petrol depoları, benzin istasyonları, dolum istasyonları

• Gaz Tesisleri: Doğal gaz istasyonları, LPG istasyonları, gaz basınç regülasyon istasyonları

• Endüstriyel Tesisler: Sprey boyama atölyeleri, baskı atölyeleri, lityum pil üretim atölyeleri

• Tehlikeli Madde Depoları: Kimyasal depolar, yanıcı madde depolama alanları

• Laboratuvarlar: Kimya laboratuvarları, araştırma kurumlarındaki tehlikeli madde depolama alanları

• Ticari Destek Alanları: Yeraltı otoparkları, kazan daireleri, yanıcı gaz riski olan elektrik odaları



  Temel Avantajlar

  1. Doğal Olarak Güvenli Patlamaya Dayanıklı Sertifikalı

  Ürün, T1-T6 yanıcı gazların bulunduğu patlayıcı ortamlar için uygun olan Ex ib IIC T6 Gb işaretine sahip, Patlamaya Dayanıklı Elektrikli Ürünler Kalite Gözetim ve Test Ulusal Merkezi (CQST) tarafından sıkı denetimden geçmiştir. Doğal olarak güvenli tasarım, bir güvenlik bariyeri ile bağlantı gerektirir, bu da tehlikeli alanlarda bir arıza durumunda bile patlayıcı gazları tutuşturacak kıvılcım veya yüksek sıcaklık üretmeyeceğini garanti eder, bu da petrokimya tesisleri gibi yüksek riskli yerler için güvenilir güvenlik güvencesi sağlar.

  2. Mikroişlemci Kontrolü Kararlı Performans

  Yüksek performanslı bir mikroişlemci ve SMT yüzey montaj teknolojisi ile üretilen bileşenler iyi bir tutarlılığa ve yüksek güvenilirliğe sahiptir. Akıllı algoritmalar, yanlış alarmları önleyerek düğme aktivasyon durumunu doğru bir şekilde tanımlar. Elektronik adresleme, özel bir kodlayıcı ile yerinde programlamaya olanak tanır, 1-200 nokta adresleme aralığı ile mühendislik devreye alma ve sonraki bakımı kolaylaştırır.

  3. Polar Olmayan İki-Otobüs Uzun Mesafe İletişimi

  Polar olmayan iki-otobüs teknolojisini benimseyerek, bekleme akımı ≤0.3mA ve alarm akımı ≤1mA'dır, bu da son derece düşük güç tüketimi sağlar. İletişim mesafesi 1000 metreye kadar ulaşabilir, büyük endüstriyel alanların kapsanmasını destekler. Polar olmayan otobüs tasarımı, kablolama sırasında polarite ayrımı ihtiyacını ortadan kaldırır, kurulum zorluğunu ve işçilik maliyetlerini önemli ölçüde azaltır.

  4. Tak-Çıkar Yapı Kolay Bakım

  Düğme gövdesi tak-çıkar yapı tasarımını benimser. Kurulum sırasında, kodlanmış gövdeyi tabana takın ve kendinden vidalı vidalarla sabitleyin. Sökme ve bakım da aynı derecede basit ve hızlıdır. Çalıştırma paneli, yetkisiz işlemi önlemek ve sistem yönetimi güvenliğini sağlamak için basıldıktan sonra özel bir anahtarla sıfırlanmalıdır.

  5. Net Gösterge Kolay Durum Tanıma

  Panel, normal izleme durumunda anlık olarak yanıp sönen ve etkinleştirildiğinde sabit kırmızıya dönen kırmızı bir yangın alarm gösterge ışığına sahiptir. Durum göstergesi net ve sezgiseldir. Loş endüstriyel ortamlarda bile, düğmenin çalışma durumu ve alarm durumu kolayca tanımlanabilir.

  ---

  Patlamaya Dayanıklı Güvenlik Talimatları

  Bu ürün doğal olarak güvenli bir patlamaya dayanıklı cihazdır. Kullanım sırasında aşağıdaki gereksinimlere kesinlikle uyulmalıdır:

  • Patlamaya dayanıklı sertifikaya sahip bir güvenlik bariyeri ile kullanılmalıdır

  • Güvenlik bariyerinin giriş pozitif ve negatif terminalleri ters çevrilmemelidir

  • Aynı devrede birden fazla güvenlik bariyeri kullanıldığında, giriş ucunda paralel olarak bağlanmalıdır; seri bağlantı yasaktır

  • Patlayıcı ortamlarda cihaz muhafazasını asla kuru bir bezle silmeyin

  • Temizlik için, gaz sızıntısı olmayan iyi havalandırılmış bir alanda gerçekleştirin ve sıkılmış nemli bir bezle silin

  • Bu ürün tek kullanımlık bir cihazdır; hasar gördüğünde tamir edilemez

  ---

  Teknik Özellikler







  Parametre	Özellik
  Çalışma Gerilimi	DC 18-28V (güvenlik bariyeri aracılığıyla)
  Bekleme Akımı	≤0.3mA (24V)
  Alarm Akımı	≤1mA (24V)
  Patlamaya Dayanıklı İşaret	Ex ib IIC T6 Gb
  Adresleme Yöntemi	Elektronik kodlayıcı
  Adresleme Aralığı	1-200
  Gösterge Işığı	Bekleme: Anlık yanıp sönme; Alarm: Sabit kırmızı
  Kablolama Yöntemi	İki-otobüs, polar olmayan
  İletim Mesafesi	≤1000m (iletken kesiti ≥1.0mm²)
  Çalışma Sıcaklığı	-10℃ ila +55℃
  Depolama Sıcaklığı	-30℃ ila +75℃
  Bağıl Nem	≤%95 (40±2℃)
  Boyutlar	90mm×90mm×52mm
  Ağırlık	170g
  Montaj Deliği Mesafesi	60mm (50mm ile uyumlu)
  Önerilen Tel	RVS 2×1.5mm² bükümlü çift

  ---

  Ticari Uygulama Değeri

  Yüksek Riskli Yerlerde Güvenliği Sağlayın: Doğal olarak güvenli patlamaya dayanıklı tasarım, petrokimya ve gaz tesisleri gibi tehlikeli alanlar için yangın koruma gereksinimlerini karşılar, patlama risklerini etkili bir şekilde önler.

  Yanlış Alarm Kayıplarını Azaltın: Mikroişlemci akıllı tanıma, düğme aktivasyonunu doğru bir şekilde tanımlar, yanlış alarmlardan kaynaklanan üretim kesintilerini ve gereksiz tahliyeleri azaltır.

  İnşaat Maliyetlerinden Tasarruf Edin: Polar olmayan iki-otobüs tasarımı kablolama işlemlerini basitleştirir, kablo ve işçilik maliyetlerinden tasarruf sağlar; uzun mesafe iletişim yeteneği röle ekipmanı ihtiyacını azaltır.

  Etkin Yönetim: Özel anahtar sıfırlama yetkisiz işlemi önler; tak-çıkar yapı bakımı kolaylaştırır; net gösterge ışığı durumu operasyonel zorluğu azaltır.

  ---

  Kurulum ve Kullanım Talimatları

  1. Kablolama Gereksinimleri: RVS 2×1.5mm² bükümlü çift kullanın, döngü direnci ≤20Ω

  2. Adres Ayarı: Kurulumdan önce özel bir kodlayıcı kullanarak adres kodunu (1-200) yazın

  3. Taban Kurulumu: Tabanı önceden gömülü bir kutu veya genleşme cıvataları kullanarak duvara sabitleyin, montaj deliği mesafesi 60mm

  4. Kablolama Yöntemi: Döngü otobüsü L1 ve L2'yi 1 ve 2 numaralı terminallere bağlayın, polarite gereksinimi yoktur

  5. Gövde Kurulumu: Kablolama denetiminden sonra, kodlanmış düğme gövdesini tabana takın ve kendinden vidalı vidalarla sabitleyin

  6. Sıfırlama İşlemi: Alarmdan sonra, çalıştırma paneli özel anahtar kullanılarak sıfırlanmalıdır

  ---

  Önlemler

  • Bir güvenlik bariyeri ile kullanılmalıdır; asla doğrudan kontrol ünitesi otobüsüne bağlanmamalıdır

  • Güvenlik bariyeri parametre eşleşmesi Uo≤Ui, Io≤Ii, Po≤Pi prensiplerine uymalıdır

  • Patlayıcı ortamlarda asla cihazı sökmeyin veya silmeyin

  • Bu ürün tek kullanımlık bir cihazdır; hasar gördüğünde tamir edilemez

  • Kurulum GB3836.15-2010 yönetmeliklerine uygun olmalı ve profesyoneller tarafından yapılmalıdır
