Gaz söndürme entegrasyonu ile Akıllı Yangın Alarmı Kontrol Paneli

Ürün Genel Bakışı

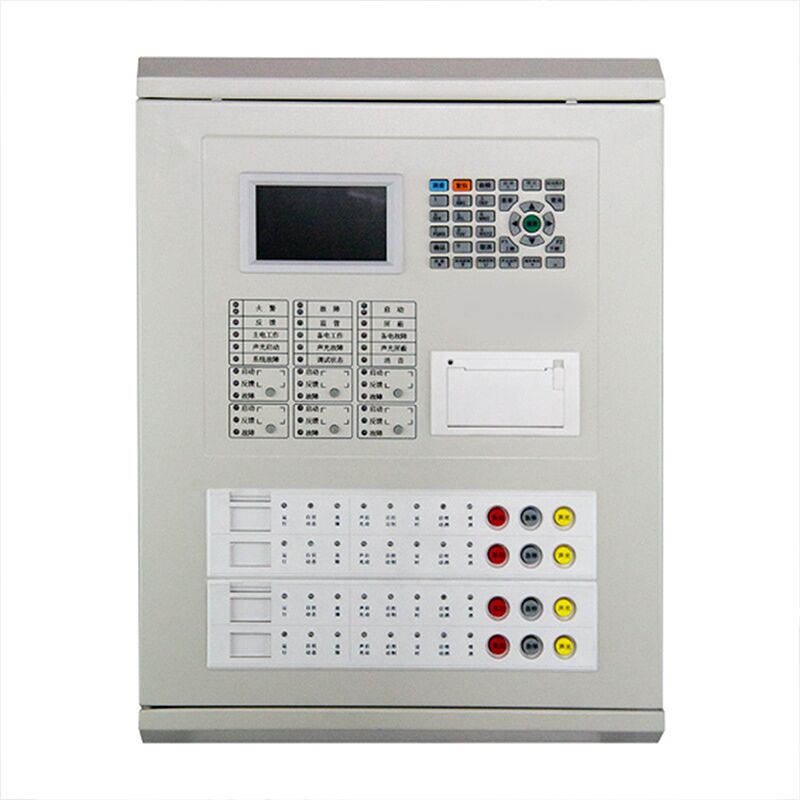

Bu JB-QB-QTC5015 yangın alarm kontrol paneli (entegre) akıllı bir yangın alarmı ve bağlantı kontrol sistemidir yangın alarmı ve gaz söndürme kontrol fonksiyonlarını tek bir ünitede birleştirir. Duvara monte yapı ve modüler tasarıma sahip olup, büyük renkli Çince karakter LCD ekrana ve dahili yazıcıya sahiptir. Duman dedektörleri, ısı dedektörleri, manuel alarm butonları, siren/flaşörler, gaz boşaltma göstergeleri ve giriş/çıkış modülleri ile bağlanabilir. Kontrol paneli, 4 bağımsız yangın bölgesi için gaz söndürme kontrolünü ve 1 döngü için yangın alarm fonksiyonlarını destekler, alarm döngüsünde 255 adede kadar adreslenebilir nokta ile. GB 4717-2005 ve GB 16806-2006 standartlarına uygundur, alışveriş merkezleri, oteller, ofis binaları, veri merkezleri, hastaneler, okullar ve endüstriyel tesislerde yangın alarmı ve bağlantı kontrolü için uygundur.

Uygulanabilir Yerler

Bu kontrol paneli aşağıdaki ticari, kamu ve endüstriyel binalarda yaygın olarak kullanılmaktadır:

• Ticari Kompleksler: Alışveriş merkezleri, mağazalar, süpermarketler, marka mağazaları

• Oteller ve Restoranlar: Yıldızlı oteller, iş otelleri, restoranlar, balo salonları, konferans merkezleri

• Ofis Binaları: Ofis kuleleri, iş merkezleri, sanayi parkı ofisleri, kamu binaları

• Eğitim ve Sağlık: Hastaneler, okullar, kütüphaneler, müzeler, sinemalar, sergi salonları

• Veri Merkezleri: Sunucu odaları, iletişim merkezleri, banka veri merkezleri, bulut bilişim merkezleri

• Endüstriyel Tesisler: Fabrika atölyeleri, depolar, elektrik odaları, kontrol odaları, üretim tesisleri

• Ulaşım Merkezleri: Havaalanı terminalleri, tren istasyonları, metro istasyonları, yolcu taşıma merkezleri

• Özel Yerler: Arşivler, değerli eşya depoları, hassas alet odaları, miras alanları

Temel Avantajlar

1. Entegre Alarm ve Bağlantı Güçlü Fonksiyonellik

Bu kontrol paneli, yangın alarmı ve gaz söndürme kontrolünü tek bir ünitede birleştirerek ek gaz söndürme kontrolörlerine olan ihtiyacı ortadan kaldırır, sistem maliyetini ve kurulum alanını önemli ölçüde azaltır. 4 bağımsız yangın bölgesi için gaz söndürme kontrolünü destekler, gecikmeli başlatma, acil başlatma/durdurma, siren/flaşör aktivasyonu ve boşaltma geri bildirim fonksiyonlarını sağlar. Ayrıca, orta ve büyük binaların yangın koruma gereksinimlerini karşılayan, 255 adede kadar adreslenebilir noktaya sahip 1 yangın alarm döngüsüne sahiptir.

2. Modüler Tasarım Esnek Yapılandırma

Modüler tak-çalıştır yapı benimseyen panel, ana kontrol bölümü, döngü bölümü, özel hat bölümü, gaz söndürme kontrol bölümü ve güç kaynağı bileşenlerinden oluşur. Modüller proje gereksinimlerine göre esnek bir şekilde yapılandırılabilir. Daha sonraki genişletme veya bakım, tüm üniteyi değiştirmeden yalnızca ilgili modüllerin takılıp çıkarılmasını gerektirir, bu da yükseltme maliyetlerini önemli ölçüde azaltır. Açık devre ve kısa devre algılamalı 6 adede kadar üç telli özel kontrol noktası ile yapılandırılabilir, bu da yangın pompaları ve duman tahliye fanları gibi önemli ekipmanların güvenilir kontrolünü sağlar.

3. Renkli Çince Ekran Sezgisel Kullanım

480x272 çözünürlüklü 4 inç renkli Çince karakter LCD ekran ile donatılmış olup, net ve sezgisel bir görüntüleme sağlar. Tamamen Çince menü arayüzü, karmaşık komutları ezberlemeye gerek kalmadan basit düğme basışlarıyla kolay kullanım sağlar. Dahili mikro yazıcı, tüm alarm, arıza ve işlem bilgilerini Çince olarak yazdırabilir, nöbet kayıtlarını ve olay takibini kolaylaştırır.

4. Polarize Olmayan Çift Hat Kolay Kurulum

Alan cihazı bağlantısı, acil başlatma/durdurma butonları, gaz boşaltma göstergeleri, siren/flaşörler ve manuel/otomatik anahtar modülleri için polarize olmayan çift hat teknolojisi kullanılarak kolayca bağlanabilir. Kablolama polarite ayrımı gerektirmez, bu da kurulum zorluğunu ve işçilik maliyetlerini önemli ölçüde azaltır. İletişim mesafesi 1000 metreye kadar ulaşabilir, büyük bina kapsama alanını destekler ve röle ekipmanı ihtiyacını azaltır.

5. Çoklu Koruma Güvenli ve Güvenilir

Döngü, sistem kararlılığını ve güvenilirliğini sağlayan güçlü parazit önleme performansına sahip izolasyon tasarımı benimser. Otomatik ana/yedek güç anahtarlama özelliğine sahiptir. Ana güç AC220V'dir ve yedek güç 12V/12AH sızdırmaz kurşun-asit aküler kullanır. Ana güç kesildiğinde, sürekli sistem çalışmasını sağlamak için otomatik olarak yedek güce geçer. Kapsamlı arıza tespiti, ana güç arızası, yedek güç arızası, hat arızası ve cihaz arızasını içerir, anormallikleri zamanında tespit eder ve gösterir.

6. Ağ Fonksiyonu Merkezi İzleme

CAN veri yolu üzerinden, bir yangın alarmı ve gaz söndürme kontrol sistemi oluşturmak için JB-TG-TC5000, JB-LT-TC5200 ve diğer yangın alarm kontrol panelleri ile ağ kurabilir. RS485 arayüzü, uzaktan merkezi izleme için yangın kontrol odasındaki grafik görüntüleme cihazlarına bağlanabilir. Büyük bina komplekslerinde hiyerarşik yangın alarm ağlarının oluşturulmasını kolaylaştıran köle modu çalışmasını destekler.

7. Yerinde Programlama Özelleştirilebilir

Kapsamlı yerinde programlama yeteneği ile, kontrol paneli klavyesi veya bir bilgisayara USB bağlantısı aracılığıyla bağlantı mantığı programlama ve Çince açıklama girişi yapılabilir. Hem standart bağlantı programlama hem de çevrimdışı programlama yöntemlerini destekler. Bağlantı formülleri joker karakterleri, VE/VEYA mantığını, sayma koşullarını ve diğer karmaşık mantıksal ilişkileri destekleyerek çeşitli binaların kişiselleştirilmiş bağlantı gereksinimlerini karşılar.

Teknik Özellikler

Terminal Blok Açıklaması

Gaz Söndürme Bölgesi Adres Tahsisi

Ticari Uygulama Değeri

Sistem Maliyetini Azaltın: Entegre alarm ve gaz söndürme tasarımı, ek gaz söndürme kontrolörlerine olan ihtiyacı ortadan kaldırarak ekipman tedarik maliyetlerinden ve kurulum alanından tasarruf sağlar.

Kurulum Verimliliğini Artırın: Polarize olmayan çift hat teknolojisi, kablolama işlemlerini basitleştirerek kurulum zorluğunu ve işçilik maliyetlerini önemli ölçüde azaltır, proje döngülerini kısaltır.

Kritik Alanlarda Güvenliği Sağlayın: 4 bölgeli gaz söndürme kontrol fonksiyonu, veri merkezleri, arşivler, hassas alet odaları ve gaz söndürme gerektiren diğer yerler için uygundur, doğru ve güvenilir yangın söndürme kontrolü sağlar.

Kolay Yönetim: Sezgisel kullanım için büyük ekran Çince ekran; gerçek zamanlı kayıt için dahili yazıcı, nöbet yönetimini kolaylaştırır; çok seviyeli işlem yetkisi yetkisiz işlemi önler.

Esnek Genişletme: Modüler tasarım daha sonraki genişletmeyi destekler; ağ fonksiyonu, aşamalı geliştirme ve fonksiyonel yükseltme gereksinimlerini karşılayan hiyerarşik yangın koruma ağları sağlar.

Kurulum ve Kullanım Talimatları

1. Kurulum Koşulları: Çalışma sıcaklığı 0°C ila +40°C, bağıl nem ≤%95 yoğuşmasız, yalnızca iç mekan kullanımı

2. Kurulum Yöntemi: Duvara monte, boyutlar 385mm×134mm×510mm

3. Kablolama Gereksinimleri:

   • Veri Yolu: ≥1.0mm² RVS bükümlü çift, direnç ≤20Ω

   • Güç hattı: ≥2.5mm² RV kablosu

   • Özel kontrol hattı: ≥1.0mm² RV kablosu

   • Topraklama kablosu: 4.0mm² bakır tel, topraklama direnci <4Ω

4. Devreye Alma Notları: Gaz söndürme fonksiyonlarını devreye alırken, kazara boşalmayı önlemek için tüm solenoid valf bağlantılarını ayırın veya çalışma modunu devreye alma moduna ayarlayın

5. İşlem Seviyeleri: Seviye 1 (temel işlem), Seviye 2 (kullanıcı ayarları), Seviye 3 (sistem ayarları), 30 saniye işlem yapılmadığında otomatik olarak çıkar

Önlemler

• Bu kontrol paneli yalnızca iç mekan kullanımı içindir; nemli, yüksek sıcaklıkta, tozlu veya aşındırıcı ortamlara kurmayın

• Gaz söndürme parçalarını devreye alırken veya bakımını yaparken, solenoid valf bağlantılarını ayırın veya devreye alma moduna ayarlayın

• Solenoid valf bobinlerini bağlamadan önce güvenliği kontrol etmek için daima bir multimetre kullanın

• Güvenliği sağlamak için kontrolör düzgün bir şekilde topraklanmalıdır

• Bakım ve onarım yalnızca yetkili teknisyenler tarafından yapılmalıdır

• Alarm durumunda, önce "Sessiz" düğmesine basın, yangın durumunu onaylayın, ardından uygun şekilde işlem yapın
