Boru ağı tipi IG541 Otomatik Yangın Sünnetme Sistemi

Açıklama:

IG541 karışık gaz yangın söndürücü Bu ajan renksiz, kokusuz, zehirli olmayan, iletken olmayan ve tamamen "yeşil" basınçlı gaz.- Evet.Azot, argon ve karbondioksit- Evet.Yangın söndürme sırasında, görünürlüğü engellemez, sıcaklık farklılıkları veya aşındırıcı parçalanma ürünleri üretmez.Bu gazın salınımı doğal gazları çevreye geri gönderir.Ozon katmanını yok eden potansiyele (ODP) sahip değildir, sera etkisine katkıda bulunmaz ve atmosfer için zararlı kimyasallar üretmez.Yangın söndürme sırasında kullanımlarıyla ilişkili toksisite sorunlarından kaçınır, bu nedenle sık insan etkinliği olan alanlar için ideal bir seçimdir.

Sistem bileşenleri, yapısı ve parametreleri:

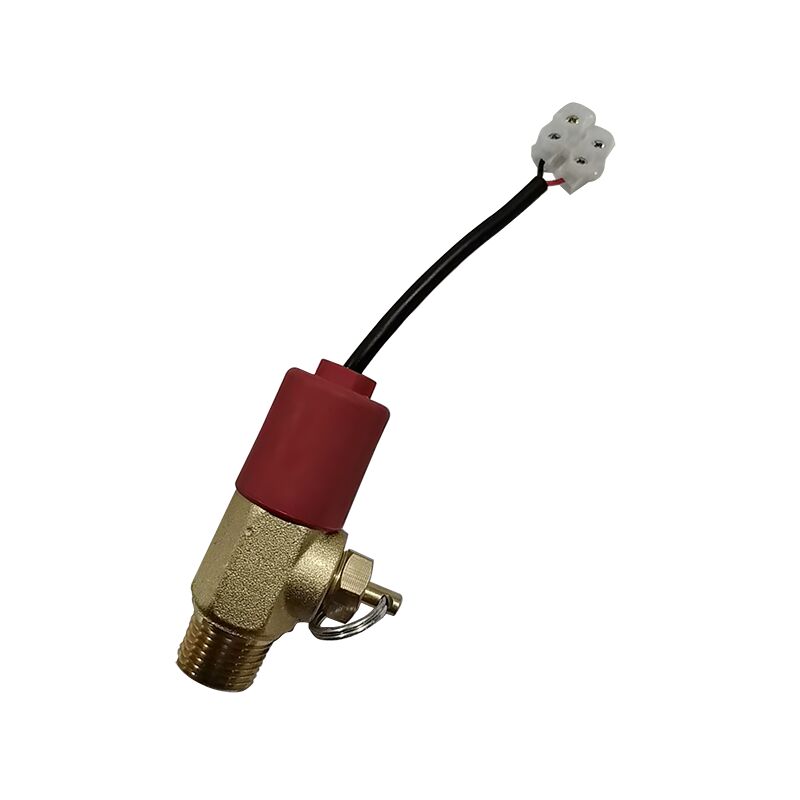

6Elektromanyetik sürücü:

6.1 Amaç

Elektromanyetik konteyner valfi, içindeki başlangıç gazını mühürlemek için başlangıç gaz silindirine monte edilir.Valf içindeki elektromanyeti açmak ve başlangıç gazını serbest bırakmak için etkinleştirmekGaz daha sonra başlangıç boru hattından akıyor ve yangın söndürme ajanını bastırmak için uygun seçme valfini ve konteyner valfini etkinleştirir.

Model _ Yapısal Şema ve Ana Performans Parametrleri:

7Seçim valfi (ayrıca dağıtım valfi olarak da adlandırılır):

Yapı: Seçim valfi esas olarak bir valf gövdesi, bir tahrik silindirinden ve diğer bileşenlerden oluşur.

Çalışma prensibi: Seçim valfi kombinasyonlu dağıtım sistemlerinde kullanılır. Seçim valfine karşılık gelen koruma bölgesinde yangın alarmı olduğunda,Yangın alarm kontrol cihazı, bağlantılı dağıtım valfini açmak için 24V DC akım verir.Etkinleştirme gazı kontrol hava borusundan geçer ve bu da seçme valfini açar.Gaz kontrol hava borusundan ve yangın söndürme maddesi konteynerinin valfini etkinleştirmek için bir gaz kontrol valvesinden geçer.Yangın söndürme maddesi daha sonra toplama borusu, seçme valfi ve dağıtım ağı ile koruma bölgesine ulaştırılır.Seçim valfini açmak için kolu elle çalıştırılabilir.Bununla birlikte, normal koşullarda, personel istenmeyen etkinleşmeyi önlemek için sapı kullanmamalıdır.

8Metal hortum.

8.1 Amaç: Karışık gaz yangın söndürme maddesi üzerindeki akış etkisini hafifletmek için konteyner valfi ile kontrol valfi arasında esnek bir bağlantı sağlar.

8.2 Yapı: Paslanmaz çelik dalgalanmış borulardan ve paslanmaz çelik tel ağlarından yapılmıştır. Bağlantı hortumu, konteyner valfi ile sıvı kontrol valfini birbirine bağlayan boru hattı olarak hizmet eder.Basınç tamponlama işlevini sağlamakTemel olarak çelik tel ile örülmüş bir hortum ve hortum ekipmanlarından oluşur.Bağlantı hortumunun dış görünümü ve boyutları (özel gereksinimlere göre özel olarak yapılabilir) şunlardır::

9Tek yönlü valf.

9.1 Amaç: Karışık gazın borudan geri akışını önlemek için IG-541 koleksiyon borusuna monte edilmiştir.

9.2 Yapı: Valf gövdesi, valf çekirdeği ve yay gibi bileşenlerden oluşur. Yeni bir tasarıma, esnek çalışmaya, mükemmel mühürleme performansına ve düşük sıvı direncine sahiptir.

9.3 Uygulama: Valf çekirdeğinin esnekliği ve mühürleme performansı düzenli olarak kontrol edilmelidir.

10Pnömatik kontrol valfi

10.1 Amaç: Sistem başlatılırken kontrol hava hattında kullanılmak üzere.

10.2 Yapı: Yeni bir tasarıma, sorunsuz çalışmaya, mükemmel mühürleme performansına ve kolay montajına sahip, valf gövdesi, valf çekirdeği ve yay gibi bileşenlerden oluşur.

10.3 Uygulama: Pnömatik kontrol boru sistemi, bağlantılar için sıkıştırma tipi boru armatürleri kullanır.φ8- Evet.Pnömatik kontrol valfi, valf çekirdeğinin esnekliği ve mühürleme performansının düzenli olarak kontrol edilmesini gerektirir.

11Basınç Sinyalı Geri İletişim Aygıtı

11.1 Amaç: Seçim valfinin çıkış ucuna monte edilir (seçici valf olmayan bağımsız sistemler için, kolektif üzerine monte edilebilir).Karışık gaz yangın söndürme maddesi salındığında, basınç anahtarı etkinleştirilir, havalandırma ışığına, sesli görsel alarma ve kontrol merkezine sinyaller gönderir.

11.2 Yapı: Diğer bileşenlerin yanı sıra bir valf gövdesi, piston ve mikro anahtardan oluşur. Kompakt boyutlara, hafif tasarıma ve yüksek esnekliğe ve güvenilirliğe sahiptir.

11.3 Uygulama: Montajdan önce, pistonun çalışmasını kontrol edin ve mikroswitch'in performansını ölçün. Montaj sırasında, korpusun herhangi bir mekanik strese maruz kalmadığından emin olun.

12Toplama borusu

12.1 Amaç: Çoklu konteynerlerden toplanan karışık bir gaz yangın söndürme maddesi daha sonra ana boru hattı ile korunan bölgedeki dağıtım ağına taşınır.

12.2 Yapı: Kolektor borusu, dikişsiz çelik boruları ve ekipmanları kaynaklayarak ve genel olarak galvanize işlemleri ile üretilir.Tek sıra veya çift sıra konfigürasyonlarında gereksinimlere göre kontrol valfi için montaj yapılabilir.

12.3 Uygulama: Kolektor tüpü standart U-bolt kullanılarak silindir koltuğuna sağlam bir şekilde bağlanmalıdır.

13Toplama borusu güvenlik valfi

13.1 Uygulama: Kolektor borusuna monte edilir. Kombine dağıtım sistemi bir seçme valfi kullanıldığı için, kolektor borusu kapalı bir bölüm oluşturur. Karışık gaz biriktirildiğinde,sıcaklık etkileri nedeniyle önemli bir basınç oluşur.Bu nedenle, koleksiyon borusunun arka ucuna bir güvenlik valfi monte edilir.

13.2 Yapı: Bir valf gövdesinden ve bir güvenlik diafragmasından oluşur. Yüksek güvenlik ve güvenilirliğe sahip yeni bir tasarıma sahiptir.

14Çelik silindir dayanağı

14.1 Amaç: IG-541 yangın söndürme ünitesini bağlamak için kullanılır.

14.2 Yapı: Silindir tabanı dikdörtgen borulardan yapılmıştır, mükemmel işçilik, estetik çekiciliği ve sağlam güvenilirlik özelliklerine sahiptir.

14.3 Uygulama: Silindir rafı taşımak için çıkarılabilir ve yerinde monte edilebilir. Montaj alanı düz ve pürüzsüz olmalıdır; gerekirse, çapa çubukları ile sabitlenebilir.Toplayıcı boru silindir rafının üzerinde sabitlenmelidirMontaj sırasında, silindir rafının dikey hizalanmasının uygun şekilde ayarlandığından emin olun.

15- Fırçayı.

Düzlük, sistemin kritik bileşenlerinden biridir. Özellikleri korunan alanın özel gereksinimlerine göre belirlenmelidir.

15.1 Yapı: nozel esas olarak nozel bedeninden oluşur. Dış görünümü aşağıda gösterilmiştir:

Çalışma prensibi: Düzlük, korunan alana atomlaştırılmış yangın söndürme maddesini püskürtmek için yerleştirilir, böylece tüm alanın tekdüze kapsamı sağlanır.

16. Düşük relief yüksek mühürlenme valfi

Kullanımı:

Düşük sızıntılı yüksek mühürlü valf, gaz sistemi içindeki her bölgenin başlangıç boru hatlarına monte edilir.≤0.1 MPa), sızan gaz otomatik olarak boşaltılır ve istenmeyen sistem arızalarına neden olabilecek gaz birikimi ve basınç birikimi önlenir.

Sistem çalışması sırasında, başlatma boru hattındaki basınç hızla arttıkça, düşük geçişli yüksek dirençli valf, düzgün sistem başlatılmasını sağlamak için otomatik olarak kapanır.

16.1 Düşük boşaltımlı yüksek mühürlü vananın dış görünüm şeması:

16.2 Düşük boşaltımlı yüksek mühürlü vananın dış görünüm şeması:

17. PrEmniyet kurtarma cihazı

17.1 Amaç: IG-541'in gaz basıncını azaltmak için.

17.2 Yapı: Giriş ve çıkış flenslerinden, basınç azaltma delik plakalarından ve mühürleme halkalarından oluşur. Kompakt boyutlara, mükemmel mühürleme performansına ve istikrarlı ve güvenilir çalışmaya sahiptir.
