Otomatik fm200 yangın sistemi tüpü - elektrik kabini yangın koruması için doğrudan serbest bırakma

1. Ürüne Genel Bakış

1.1 Teknik Özellikler

Teminat Hesaplamasına İlişkin Önemli Notlar:

• Korunan alanın hacmini hesaplarken içerideki tüm ekipmanları (örn. motor bloğu, aküler veya raflar) dahil edin. Ekipman hacmini çıkarmayın.

• Bu sistem aşağıdakiler için tasarlanmıştır:kapalı alanlar. Kısmi açıklıklar, yüksek hava akışı veya aktif havalandırma, söndürme etkinliğini önemli ölçüde azaltabilir.

• Yangın davranışı tahmin edilmesi zor olan birçok değişkeni içerir. Bu nedenle her koşulda başarılı söndürme garanti edilemez.

• Etkili yangın söndürme, madde miktarının ötesinde, aşağıdakiler de dahil olmak üzere birçok faktöre bağlıdır:

  • Uzay geometrisi ve çevrelenme derecesi

  • Hava sirkülasyonu ve havalandırma

  • Ortam sıcaklığı

• Optimum sistem seçimi (ajan türü, dolum miktarı ve kurulum yöntemi) için teknik ekibimize danışın.

Uygun Olmayan Uygulamalar:
Bu sistemuygun değiliçin:

• Hava olmadan hızla oksitlenen kimyasallar (örneğin selüloz nitrat, barut)

• Reaktif metaller (örneğin lityum, sodyum, potasyum, magnezyum, titanyum, zirkonyum, uranyum, plütonyum)

Kullanım Kısıtlamaları:

• Bu sistemtaşınabilir bir söndürücü değil. Manüel olarak çalıştırmaya veya acenteyi elle yönlendirmeye çalışmayın.

• Bu sistemi kullansadecebu kılavuzda açıklandığı gibi.

1.2 Sistemin Çalışması

Otomatik yangın söndürme tüpü, yüksek yangın riski taşıyan küçük muhafazaları korumak için özel olarak tasarlanmıştır. Çalışıyorherhangi bir harici güç kaynağı olmadanve yalnızca ısı algılamasıyla etkinleştirilir.

Korunan mahfazanın içindeki sıcaklık kritik eşiğe yükseldiğinde algılama tüpü ısının en yoğun olduğu noktada erir. Bu, tüm söndürme maddesini doğrudan yangın kaynağına salan ve hızlı, hedefe yönelik söndürme sağlayan bir açıklık oluşturur.

1.3 Sistem Uygulamaları

Korunan hacme dayalı olarak bu sistem aşağıdaki uygulamalar için uygundur (ve aşabilir):

• Deniz: Tekne motor bölmeleri

• Yoldaki araçlar: Arabalar, SUV'lar, minibüsler, karavanlar, minibüsler

• Arazi araçları: ATV'ler, traktörler, forkliftler, inşaat ekipmanları, golf arabaları, çim biçme makineleri

• Elektrik altyapısı: Santraller, sigorta kutuları, sunucu rackleri, elektrik dolapları

2. Sistem Yapısı

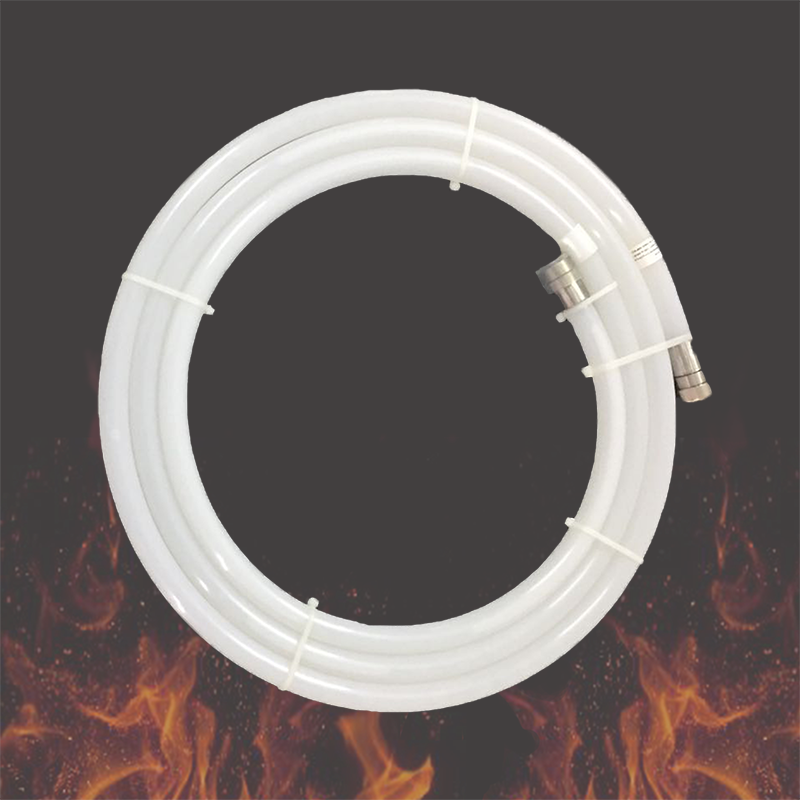

2.1 Basınç Tüpü

Basınç tüpü hizmet vermektedirçift ​​işlevler—hem depolama kabı hem de tespit elemanı olarak. Söndürme maddesi doğrudan tüpün içinde depolanır.

Malzeme Özellikleri:
Tüp, ısıya dayanıklı ve UV ışınlarına dayanıklı özel bir plastikten üretilmiştir. Aşağıdakilere karşı mükemmel direnç sunar:

• Çoğu alkol, baz ve su

• Eterler, ketonlar ve hidrokarbonlar

• Mineral yağlar, standart yakıtlar, tuz çözeltileri ve organik asitler

Kimyasal Uyumluluk:
Mineral asitler, fenol veya diğer agresif kimyasalları içeren uygulamalar için lütfen kurulumdan önce teknik ekibimize danışın.

Kullanım Önlemleri:

• Tüpher zaman baskı altında— dikkatli kullanın.

• YapmakOlumsuzTüpün hasar görmesine, delinmesine, düşürülmesine veya fırlatılmasına izin vermeyin.

• Taşıma sırasında: Hareket etmeye karşı emniyete alın; yer sürtünmesinden kaçının.

• YapmakOlumsuzHasarlı bir tüpü onarmaya çalışın.

• Aşağıdakilerden uzakta, kuru ve iyi havalandırılmış bir alanda saklayın:

  • Güçlü ısı kaynakları

  • Agresif kimyasallar (kostik veya aşındırıcı maddeler)

  • Keskin nesneler

  • Titreşim veya ağır yükleme

Her zaman tüpün basınçlı olduğunu varsayınboş olduğu onaylanmadıkça.

2.2 Yangın Söndürme Maddesi – HFC-227ea veya Novec 1230

Sağlık ve Güvenlik Bilgileri:

Ajan toksik olmayan olarak sınıflandırılmasına rağmen gereksiz maruziyetten kaçınılmalıdır:

• Hiç kimse maruz kalmamalıTehlikeli seviyelerin altındaki konsantrasyonlarda bile maddeye 5 dakikadan fazla süreyle maruz kalın.

• Ajan taburcu olduktan sonra serbest bırakılır.yüksek basınç ve çok düşük sıcaklık.

Güvenli Kurulum Mesafeleri:

• En azından koru1 metreSistem kapatılmadıkça veya personelin üzerine ajan boşalmasını önlemek için bariyerler kurulmadıkça herhangi bir kalıcı iş istasyonundan.

Boğulma Riski:

• Gaz halindeki ajan,havadan daha ağır. Alçak veya kapalı alanlarda birikerek oksijen eksikliğine ve boğulmaya neden olabilir.

• Sistem boşaldıktan sonra alanı doğal veya mekanik olarak havalandırın.Girmeyinhavalandırma tamamlanana kadar.

Dolulukla İlgili Hususlar:
Korunan alanda düzenli olarak insanlar bulunuyorsa, sistem tasarımının deşarj sırasında güvenli konsantrasyon seviyelerini aşmamasını sağlamak için bize danışın.

Solunum Tehlikeleri:

• Buharları solumayın. Yüksek konsantrasyona maruz kalma aşağıdakilere neden olabilir:

  • Sinir aktivitesinde geçici kayıp, uyuşukluk, baş dönmesi, kafa karışıklığı

  • Koordinasyon kaybı, uyuşukluk, bilinç kaybı

  • Düzensiz kalp atışı, çarpıntı, bayılma, halsizlik

• Aşırı konsantrasyonlar uyarı vermeden ölüme neden olabilir.

Donma ve Göz Koruması:

• Sıvı madde neden olabilirdonmacilt veya gözle temas halinde.

• Daima şunu giyin:

  • Koruyucu eldivenler(geçirimsiz tip) sızıntılarla uğraşırken

  • Yan korumalı güvenlik gözlüklerikurulum, inceleme veya bakım sırasında

Termal Ayrışma Uyarısı:

• Ajan, uzun süreli yüksek sıcaklığa maruz kaldığında ayrışır ve toksik yan ürünler (hidrojen halojenürler) oluşturur.

• Yangından sonra, maddenin uzun süre ısıya maruz kalmasını önlemek için derhal havalandırın.

• Sistemi kullansadeceÜreticinin belirttiği şekilde.

2.3 Basınç Göstergesi

Mevcut sistem basıncı doğrudan boru bağlantısına monte edilen basınç göstergesinden okunabilir.

2.4 Boru Bağlantı Parçaları

• Tüpün her iki ucu da kapatılmıştırpaslanmaz çelik bağlantı parçalarıbaskıyı sürdürmek için.

• Bir bağlantı parçası basınç göstergesini barındırır; diğeri ise bir sızdırmazlık vidasıyla kapatılmıştır.

• Bağlantı parçaları ayrıca isteğe bağlı bir bağlantıya da izin verirbasınç anahtarıdahili basıncı izleyen ve deşarj sırasında bir alarm paneline veya harici cihaza (örneğin gücü kesmek için) bir sinyal gönderen.

Önemli:

• YapmakOlumsuzBoru basınç altındayken bağlantı parçalarını çıkarmaya çalışın.

• Depolama ve taşıma sırasında metal parçaları aşındırıcı maddelerden koruyun.

3. Kurulum

3.1 Ürün Kurulumu

Paketi açma:

• Tüp, ambalajın içindeki kablo bağlarıyla sabitlenmiştir. Bağları kesindikkatliceTüpü serbest bırakmak için.

• Bağlantı parçalarından veya boru yüzeyinden silikon veya plastik yastıkları çıkarın.

Montaj Aksesuarları:

• Kurulum kablo bağları dahildir. Muhafaza ortamına uygun olmaları koşuluyla diğer montaj yöntemleri (örn. kauçuk yalıtımlı metal kelepçeler) kullanılabilir.

• Tavsiye edilen: Yangın sırasında tüpün çıkmasını önlemek için dayanıklı, ısıya dayanıklı montaj parçaları kullanın.

• KullanmaBoruyla doğrudan temas edebilecek metal sabitleme malzemeleri (çelik kelepçeler, tel, metal levha).

Tüp Yönlendirme:

• Bağlandığında boru şeklibelirtilmemiş— muhafaza düzenine uyarlanabilir.

Uyarı Etiketi:

• Uyarı etiketini birdüz, görünür yüzey.

• Uygulamadan önce yüzeyi iyice temizleyin.

• YapmakOlumsuzyüksek sıcaklıklara ulaşan alanlara (örn. motor bloğu) uygulayın.

3.2 Kurulum Talimatları

1. Konumlandırma: Sistemi en yüksek riskli bölgelere mümkün olduğunca yakın yerleştirin.

2. Engellerden Kaçının: Ajanın nüfuzunu engelleyebilecek ve söndürme etkinliğini azaltabilecek engellerin arkasına kurmayın.

3. Dikkatli Kullanın: Keskin nesnelerle temastan kaçının. Boruyu zorla bükmeyin veya kırmayın.

4. Güvenli Montaj: Sistemi hareket edemeyecek şekilde sıkıca sabitleyin. Montajlar arasındaki maksimum aralık:25 cm.

5. Katı Parçalara Ankraj: Yalnızca sabit yapısal bileşenlere sabitleyin; asla hareketli parçalara (örn. motor fanları) sabitleyin. Aracın çalışması sırasında bağlantı elemanlarının sağlam kaldığından emin olun.

6. Isı Kaynağı Açıklığı: Boruyu, bu değerleri aşan parçalarla doğrudan temas halinde veya bunların hemen yanına yerleştirmeyin.80°Cçalışma sırasında (örneğin motor bloğu, turboşarj, egzoz boruları, indüktörler).

7. Çevre Koruma: Agresif kimyasallara ve doğrudan hava koşullarına maruz kalmaktan kaçının.

8. Diğer Ekipmanlara Zarar Vermekten Kaçının: Kurulumun çevredeki bileşenlere zarar vermediğinden emin olun.

9. Galvanizli/Çinko Kaplamalı Temas Uyarısı: YapmakOlumsuzBorunun galvanizli veya çinko kaplı nesnelerle temas etmesine izin vermeyin, çünkü bu galvanik korozyona neden olabilir ve borunun bozulmasına ve arızalanmasına neden olabilir.

3.3 Uyarılar

• Kullanmakyalnızca orijinal bileşenler. Parçaların onaylanmamış öğelerle değiştirilmesi garantiyi geçersiz kılar, sistemin arızalanmasına neden olabilir ve güvenlik riskleri oluşturur.

• Sistem birbağımsız ünite. YapmakOlumsuzbirden fazla üniteyi birbirine bağlayın.

• Sistemuyumlu değildiğer yangın söndürme sistemleriyle birlikte Birbirine bağlanmaya çalışmayın.

• Kurulum tarafından gerçekleştirilmelidir.18 yaş ve üzeri kalifiye personel. Yanlış kullanım arızaya neden olabilir ve güvenliği tehlikeye atabilir.

4. Bakım

4.1 Bakım ve Raf Ömrü

• Sistem gerektirirözel rutin bakım yok.

• Tavsiye edilen: Kontrol etmek için periyodik görsel inceleme:

  • Basınç seviyesi

  • Sızdırmazlık takma

  • Sürtünme veya aşınma belirtileri

• Raf ömrü: 10 yıl (uygulama koşullarına göre daha kısa da olabilir).

4.2 Ürünün İmha Edilmesi

• Boşaltma sistemi metal ve plastik parçalardan oluşur.

• uyarınca imha edinyerel atık yönetimi düzenlemeleri.

• Uygun geri dönüşüm için şarj edilmiş sistemleri yerel tedarikçinize iade edin.

4.3 Görsel Denetim

İşleme sırasında şunları gözlemleyebilirsiniz:tüpün içinde hareket eden kabarcıklar—bu, aracı ve sistem işlevselliğinin varlığını gösterir.

Şunları inceleyin:

• Boruda derin oluklar, gerilme izleri veya çentikler

• Metal parçalarda korozyon

• Bağlantı parçaları çevresinde herhangi bir sızıntı belirtisi

4.4 Basınç Kontrolü

• Etkenin fiziksel özelliklerinden dolayı,basınç ortam sıcaklığına göre değişir:

  • Daha yüksek sıcaklık → daha yüksek basınç

  • Çok düşük sıcaklık → buhar basıncı sıfıra yaklaşabilir

4.5 Uyarı – Ne Zaman Değiştirilmeli

Aşağıdaki durumlarda sistemi derhal değiştirin:

• Boşaltılmış veya boşaltılmış

• Doğrudan ateşe maruz kaldı

• Tüp, Bölüm 4.3'te açıklandığı gibi hasar gösteriyor

• Metal parçalarda korozyon veya görünür hasar var

Yasaklanan Eylemler:

• YapmakOlumsuzbasınç göstergesini, sızdırmazlık vidasını veya basınç anahtarını sökün.

• YapmakOlumsuzsistemi değiştirin veya onarın; yalnızca kalifiye personel servis yapabilir.

• Yetkisiz değişiklikler garantiyi geçersiz kılar ve yaralanmaya neden olabilir.

Sıcak Sistem Uyarısı:

• Sistem yüksek sıcaklıklara maruz kalmışsa (örn. motorun çalışması), iç basınç aşılabilir.15 bar—patlama basıncına yaklaşıyor.

• YapmakOlumsuzSıcak bir sisteme mekanik stres uygulayın. Kullanmadan önce soğumasını bekleyin.

5. Sorumluluk reddi beyanı

Tedarikçi ve imalatçısorumlu tutulmamakAşağıdakilerden kaynaklanan herhangi bir yaralanma, can kaybı, mal hasarı veya mali kayıp için:

• Bu kılavuzdaki kurulum, çalıştırma veya bakım talimatlarına uyulmaması

• Güvenlik uyarılarına uyulmaması

• Yetkisiz değişiklikler veya orijinal olmayan bileşenlerin kullanımı
