Makina ve Trafo Odaları İçin Otomatik Köpüklü Yangın Söndürme Sistemi

1 Cihaz giriiş

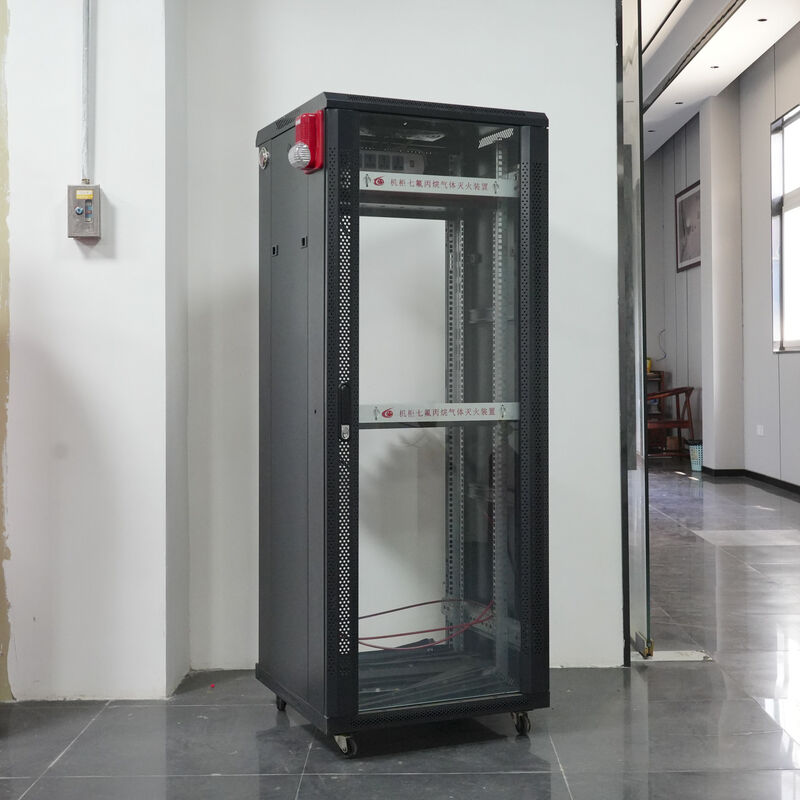

Sunucu rafı yangın söndürme ünitesi cihazı, firmamız tarafından bağımsız olarak geliştirilen yenilikçi bir otomatik yangın söndürme ürünüdür. için özel olarak geliştirilmiş otomatik yangın söndürme cihazıdır.ekipman dolapları. Sunucu rafı yangın söndürme ünitesi aynı zamanda sıcaklık algılama algılama ve yangın söndürme entegre makinesi veya prefabrik yangın söndürme cihazı olarak da bilinir. Yangın söndürme maddesi depolama cihazını, iletim boru hattını, nozulu, kabuğu, basınç göstergesini, yangın dedektörünü, sinyal geri bildirim cihazını vb. bağımsız bir yangın söndürme ünitesine önceden monte eden bir yangın söndürme cihazıdır. Sunucu rafı yangın söndürme ünitesi, her türlü üniteden bağımsız ekipman kabini için uygundur; bir yangın söndürme cihazı seti, bir veya daha fazla ekipman kabinini koruyabilir.

Bu cihazda kullanılan yangın söndürme maddesiolabilirHFC-227EA(FM200 olarak da bilinir)/FK-5-1-12(Novec1230 olarak da bilinir).Hem FM200 hem de Novec1230 öyleTemiz gazlı yangın söndürme maddesi, esas olarak kimyasal yangın söndürme ve ayrıca fiziksel yangın söndürme için. Renksiz, tatsız, düşük toksik, iletken olmayan, kirletici olmayan korumalı nesnelerdir, mülke ve hassas tesislere zarar vermez, daha düşük yangın konsantrasyonuna sahip, güvenilir söndürme sınıfı B, C yangını ve elektrik yangınıdır. Bu cihazda iki çeşit yangın dedektörü bulunmaktadır; biri sıcaklık algılayan cam küre, diğeri ise yangın algılama tüpüdür. Yangın algılamayı gerçekleştirmek için duman, sıcaklık ve yangın kontrol cihazından oluşan geleneksel yangın algılama sistemine ihtiyaç duymaz. Ürünlerimiz algılama ve yangın söndürme işlevini daha iyi yerine getirebilir ve ekipman dolabının kurulumuna daha iyi uyum sağlayabilir, daha fazla yer tasarrufu sağlayabilir, ekipman dolabının bileşenleri üzerinde herhangi bir etki yaratmaz.

2Sunucu rafı yangın söndürme sisteminin uygulanması

2.1 BT ve bilgisayar sistemi sunucu kabini；

2.2 Telekomünikasyon sistemi ve iletişim sisteminin sunucu kabininde；

2.3 Banka ekipmanının kontrol kabininde；

2.4 Mekanik ekipman ve diğer endüstrilerin çeşitli kontrol dolapları.

3Çalışma prensibi

sunucu rafı yangın söndürme ünitesiiki başlangıç ​​var modlar ile ilgilisıcaklık algılama: sıcaklık algılamalı cam küre ve yangın algılama tüpü. Koruma alanının ortam sıcaklığı, sıcaklığa duyarlı cam kürenin (68°C(müşteri ihtiyaçlarına göre de seçilebilen), sıcaklığa duyarlı cam küre anında patlar, yangın ortamı tahliye borusunu anında açar, cihazda depolanan gazlı söndürme maddesi, korunan alanı soğutmak ve yangını söndürmek için nozuldan derhal dışarı atılır. Başka bir başlatma modu, yangın algılama tüpünü yangın dedektörü olarak kullanmaktır. Yangın algılama tüpü yangını algıladığındamenşeli yangın sinyali (160°±10°C), yangın algılama tüpündeki gaz hızla genişleyecektir. Son olarak tüpün en yüksek sıcaklığında bir nozul püskürtülecek ve ardından yangın söndürme maddesinin depolandığı cihaz açılacaktır. Soğutma ve söndürmeyi gerçekleştirmek için yangın algılama tüpü patlatma portundan püskürtülecektir.

4Ana teknik parametreler ve özellikler

4.1Sunucu rafı yangın söndürme ünitesinin modeli ve özellikleri

4.2Yangın algılama tüpünün teknik parametreleri

4.3MbileşenlerS'nintek veya çoklulütfen bağlantı konfigürasyonu

Meme	Basınç göstergesi	Anahtar	Basınç şalteri	Sıcaklık algılamalı cam küre	Yangın algılama tüpü

4.3.1 Sıcaklığa duyarlı cam kürenin sıcaklık ayar değeri:68°C (Müşteri gereksinimlerine göre sıcaklığı da seçebilir);

4.3.2 Yangın algılama tüpünün sıcaklık ayar değeri:160°C±10°C;

4.3.3 Değil'gücün açılmasına gerek yoktur;

4.3.4 Ürün serisi tamamlandı, kurulum esnek ve kullanışlı, iş doğru;

4.3.5 Güvenilirlik, uygun işletme ve bakım, ayrı bir silindir dairesi tasarlamaya gerek olmaması, daha az proje yatırımı vb. gibi özelliklere sahiptir;

4.3.6 Bağımsız yangın algılama ve söndürme fonksiyonlarına sahip bir yangın söndürme ünitesidir.

4.4 Eylem programı

5BENkurulum sunucu rafı yangın söndürme ünitesinin taklit diyagramı

6Kurulum ve bakım yönetimi

6.1FM200 sunucu rafı yangın söndürme ünitesinin kurulumu

   Yukarıdaki mimik diyagramlardaki gibi FM200 sunucu-rack yangın söndürme ünitesinin montaj yöntemleri bulunmaktadır. FM200 yangın söndürme cihazını çekmece şeklinde kabinet içerisine takıp sabitleyiniz. Sıcaklık algılama serbest bırakma tertibatının ve yangın algılama tüplerinin montaj düzeni yukarıdaki mimik diyagramlardaki gibidir. Sıcaklık algılama serbest bırakma tertibatı ilgili aksesuarlarla sunucu rafına sabitlenebilir; yangın algılama tüplerinin düzeni kullanılır“S” tipte ve mümkün olduğu kadar yangına yatkın yerlerde düzenleme prensibine göre bağlarla sabitlenir.

6.2Kurulum ve hata ayıklama personeli, cihazın temel yapısı, çalışma prensibi, performansı ve eylem programının yanı sıra valf parçalarının yapısı ve çalışma durumu hakkında bilgi sahibi olmalıdır.

6.3Cihazı kurarken doğrudan güneş ışığından kaçının ve ısı kaynağından uzak durun; Cihazın titreşimden etkilenmediğinden emin olun; Cihaz braket aracılığıyla koruma alanına sabitlenir.

6.4Dikkat edilmesi gereken yukarıdaki iki noktayı açıkça öğrendikten sonra,olabilirarabaöldü özel kurulum işlemleri:

6.4.1 Ana motorun montajıFM200 sunucu rafı yangın söndürme ünitesi:

6.4.1.1 FM200 sunucu rafı yangın söndürme ünitesinin kurulum yerinin seçimi: sunucu rafının içindeki üst alanda kuruluma uygun U şeklinde bir alan seçin. Alanın seçimi, uygun günlük denetim ve yangın söndürme cihazının kurulumu ilkesine dayanmalı ve mümkün olduğunca çok sayıda kablo demetinin bulunduğu alanlardan kaçınılmalıdır;

6.4.1.2 Cihazı sabitlemek için kabinin kılavuz rayını veya tepsisini kullanın ve cihazın ön panelindeki iki vida deliğini vidalarla sabitleyin. Sabitleme tamamlandıktan sonra ana motor takılır.

6.4.2 Montaj ve kurulum:

  6.4.2.1 Cihazın arayüzünün bazı kısımları bulunmaktadır: bakır borunun arayüzü, anahtar, basınç göstergesi, basınç anahtarı, yangın algılama tüpü, sıcaklığa duyarlı cam küre ve nozül. Ünitelerimizin panelinde nozul ön tarafa, diğer arayüzler ise arka tarafa yerleştirilmiştir.

  6.4.2.2 Sıcaklığa duyarlı cam kürenin ve yangın algılama tüpünün montajı:

    6.4.2.2.1 Sıcaklığa duyarlı cam kürenin montajı: sıcaklığa duyarlı cam toplar cihazlara sabitlenmiştir, takılmasına gerek yoktur.

    6.4.2.2.2 Yangın algılama tüpünün montajı: Gaz kelebeğinin tapasını sökün, yangın algılama tüpünü iğne bağlantısına yerleştirin ve bakır kapağı sertleşene kadar vidalayın. Kabinin alanına dikkat edin ve uygun boru düzenleme yöntemini seçin. Boru düzenleme prensibi, yangın algılama tüpünün sunucu rafını maksimum ölçüde kaplamasını sağlamaktır. İkinci olarak yangın algılama tüpü yangının çıkma ihtimalinin en yüksek olduğu bölgeden geçmelidir. Ve son olarak cihazın tüm kurulumunun estetiğini düşünüyorum. Yangın algılama tüpünün ucu standart bir tapadır. Öncelikle iç dişli delikli tapayı yangın algılama tüpüne takın, ardından diğer tapayı yangın algılama tüpüne sıkıca takın. İki parça birbirine birleştirilir ve daha sonra sıkılır.

6.4.3 Basınç anahtarı arayüzü: Basınç anahtarı sisteme işaretleme gerekliliklerine göre bağlanır.

6.5 Sunucu rafı yangın söndürme ünitesinin bakım yönetimi

   Sunucu rafı yangın söndürme ünitesinin bakımı ve yönetimi için uzman bakım yönetimi personeli düzenlenecek ve bakım ve yönetimde kayıtlar bulunacaktır; Bakım yönetimi personelinin cihazın çalışma prensibi ve performansı hakkında bilgi sahibi olması gerekir.

  6.5.1 Haftada iki kez kontrol edin ve aşağıdaki koşulları karşılayın:

6.5.1.1 FM200 sunucu rafı yangın söndürme ünitesinin belirtilen basınç değeri yeşil kısım aralığında olacaktır;

6.5.1.2 Konteyner vanasının anahtarı "açık" konumda olacaktır;

6.5.1.3 Cihazda herhangi bir anormallik olmamalıdır.

  6.5.2 Tesis bileşenleri ayrıca aşağıdaki gereklilikleri karşılamak üzere üç ayda bir muayene edilecektir:

6.5.2.1 Cihazın parçalarında mekanik hasar ve yüzey korozyonu bulunmamalı, kaplama koruması sağlam olmalı, isim plakası işaretleri net olmalıdır;

6.5.2.2 Söndürme maddesi kapları, yangın algılama tüpleri, tahliye tüpleri ve nozullar sıkı ve güvenilir bir şekilde bağlanmalıdır.

  6.5.3 Sunucu rafı yangın söndürme ünitesi her yıl kapsamlı bir şekilde incelenecek ve bakımı yapılacaktır; bu ünite yalnızca 6.5.1 ve 6.5.2 gerekliliklerini karşılamakla kalmayacak, aynı zamanda aşağıdaki gereklilikleri de karşılayacaktır:

6.5.3.1 Cihaz kabının söndürme dozunun kontrolü için tartım yöntemi kullanılır. Gereksinimler: söndürme dozu≥(konteyner hacmi×1,15 g/L)×%90; Gereklilik karşılanmazsa yangın söndürme maddesini yeniden doldurun.

6.5.3.2 Manometrenin değerini gözlemleyin ve sunucu rafı yangın söndürme ünitesinin basıncında sızıntı olup olmadığını kontrol edin. Manometre yeşil kısım aralığında olmadığında, yangın söndürme dozunu kontrol etmek için tartım yöntemi kullanılacaktır. Yangın söndürme dozu sızıntısı %10'dan fazla olduğunda, yangın söndürme maddesinin yeniden doldurulması düşünülecek ve basınç takviyesi yapılacaktır.

6.5.3.3 Yangın algılama tüpünde deformasyon, korozyon, hasar ve eskime yok.

6.5.3.4 Yangın söndürme maddesi kaplarının bakımı ve yönetimi,Gaz Tüpüne İlişkin Güvenlik Denetleme Yönetmeliği.

6.6 Kazaları önlemek için sunucu rafı yangın söndürme ünitesinin parçalarına dokunmayın veya değiştirmeyin.
